Quelles tailles de particules, vitesses de boue et plages de concentration de solides le tuyau résistant à l'usure à anneau en céramique peut-il gérer de manière fiable sans usure excessive ni risque de défaillance du revêtement ?

Capacité de taille des particules

Le Tuyau résistant à l'usure avec anneau en céramique est conçu pour gérer solides abrasifs fins à grossiers avec une haute résistance à l’usure par glissement et par impaction. Dans la plupart des systèmes de transport de lisier et pneumatiques, ces tuyaux traitent de manière fiable les tailles de particules allant de fines submicroniques jusqu'à environ 10–25 mm sans dégradation accélérée de la surface, à condition que le régime d'écoulement soit stable et que l'énergie d'impact soit contrôlée. Les particules fines et moyennes provoquent principalement une abrasion par glissement, à laquelle les anneaux en céramique d'alumine ou de zircone avancés résistent extrêmement bien en raison de leur dureté élevée (généralement 85-90 HRUn). Les particules plus grossières introduisent des charges d'impact et ponctuelles, en particulier au niveau des virages ou des transitions. Même si la céramique elle-même résiste à l'abrasion, un impact excessif de particules surdimensionnées ou angulaires peut provoquer des microfissures ou des écailles localisées si les vitesses sont élevées. Comparé aux tuyaux revêtus de caoutchouc ou en acier trempé, le tuyau résistant à l'usure à anneau en céramique maintient la stabilité dimensionnelle et la résistance à l'usure sur une plage de granulométrie plus large, mais il doit être correctement spécifié pour la géométrie, l'angularité et les angles d'impact des particules afin d'éviter les dommages mécaniques plutôt que la dégradation due à l'usure.

Plage de vitesse du lisier

Un Tuyau résistant à l'usure avec anneau en céramique est particulièrement adapté pour vitesses de boue moyennes à élevées , où les conduites métalliques conventionnelles subissent une érosion rapide. Dans la plupart des applications industrielles, un fonctionnement fiable est obtenu à 2 à 6 m/s dans le transport du lisier et dans certains systèmes bien conçus, les vitesses de jusqu'à 8-10 m/s peut être maintenu sans usure excessive du revêtement. À des vitesses inférieures, une sédimentation et une abrasion localisée peuvent se produire, tandis qu'à des vitesses excessivement élevées, les forces d'impact au niveau des coudes, des réducteurs et des points d'entrée peuvent dépasser les limites de ténacité du matériau céramique ou du système de liaison entre les anneaux et le substrat en acier. Le principal avantage de la construction en anneau en céramique est qu'elle répartit l'usure uniformément sur toute la circonférence tout en conservant un profil interne lisse, réduisant ainsi les tourbillons turbulents qui accélèrent l'érosion. Comparés aux revêtements en caoutchouc ou en polymère, les systèmes en céramique maintiennent l'intégrité structurelle à des vitesses beaucoup plus élevées, mais une conception hydraulique correcte est essentielle pour éviter les chocs mécaniques qui pourraient provoquer des fissures plutôt qu'une usure progressive.

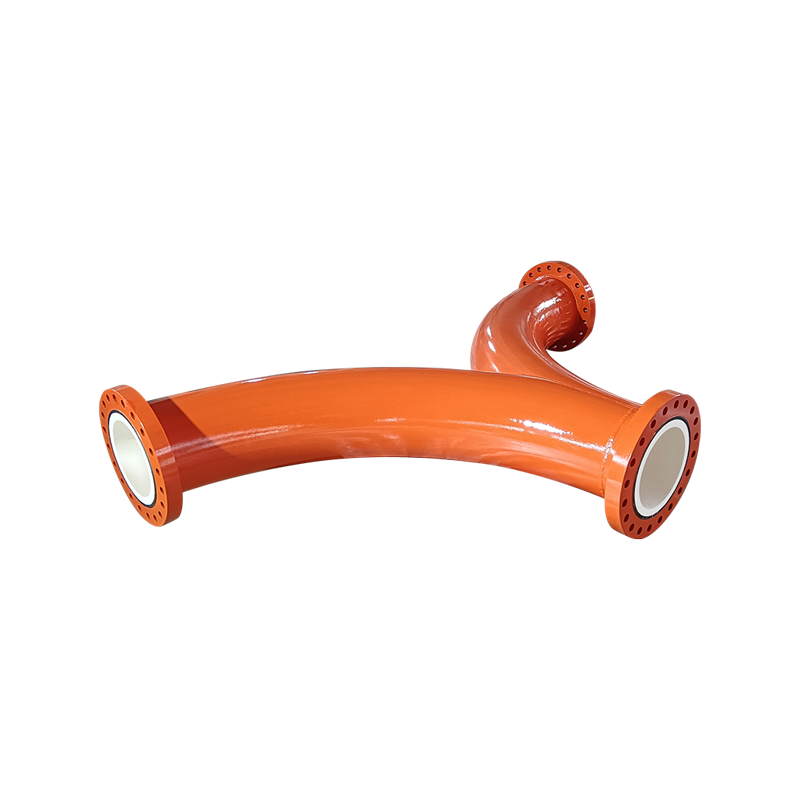

Tuyau résistant à l'usure avec anneau en céramique

Tolérance de concentration en solides

Un Tuyau résistant à l'usure avec anneau en céramique fonctionne de manière fiable sur une large gamme de concentrations de boues, généralement de 10% jusqu'à 60-70% en poids , en fonction de la distribution granulométrique et de la viscosité du fluide porteur. À des concentrations faibles à modérées, l’usure est dominée par l’interaction particules-parois, à laquelle les céramiques résistent extrêmement bien. À des concentrations élevées, les interactions entre particules augmentent, entraînant une densité apparente plus élevée, des forces normales plus importantes sur la paroi du tuyau et une énergie abrasive accrue par unité de surface. Contrairement aux revêtements en caoutchouc, qui peuvent se déformer ou se déchirer sous de lourdes charges, et aux tuyaux en acier, qui s'érodent rapidement sous un écoulement de boue dense, les anneaux en céramique conservent leur dureté et leur stabilité dimensionnelle même en cas de charge élevée de solides. Cependant, des concentrations extrêmement élevées combinées à des particules de grande taille et à des vitesses élevées peuvent générer des forces d'impact qui mettent à l'épreuve la résistance à la fracture de la céramique plutôt que la résistance à l'usure. Pour cette raison, les concepteurs de systèmes spécifient généralement des tuyaux à revêtement céramique lorsqu'un transport à forte concentration est requis, mais avec des vitesses contrôlées et des transitions de débit appropriées pour minimiser les dommages causés par les impacts.

Considérations techniques pour l'intégrité du revêtement

Le long-term reliability of a Tuyau résistant à l'usure avec anneau en céramique dépend non seulement des propriétés des matériaux, mais aussi de conception mécanique et qualité d'installation . Une liaison annulaire appropriée, que ce soit via de l'époxy à haute résistance, des couches intermédiaires en caoutchouc vulcanisé ou un verrouillage mécanique, garantit que les segments en céramique restent solidement fixés sous les forces hydrauliques et les vibrations. Des changements brusques de direction d'écoulement, des joints mal alignés ou un soudage inapproprié à proximité des sections revêtues peuvent introduire des contraintes localisées qui dépassent les limites de rupture de la céramique, même lorsque les taux d'usure sont faibles. Lorsqu'ils sont correctement conçus, installés et utilisés dans les paramètres spécifiés de vitesse et d'impact des particules, les systèmes à anneaux en céramique surpassent systématiquement les tuyaux métalliques, à revêtement en caoutchouc et en polymère en service abrasif, offrant une durée de vie considérablement prolongée avec une dégradation minimale du revêtement.

Tuyau résistant à l'usure avec anneau en céramique

Enveloppe de fonctionnement typique (indicative)

• Taille des particules : Poudres fines jusqu'à ~ 10–25 mm de solides grossiers (les plus grandes tailles nécessitent une conception à impact contrôlé)

• Vitesse de la boue : ~2 à 6 m/s (jusqu'à ~8 à 10 m/s avec une géométrie d'écoulement optimisée)

• Concentration de solides : ~10–60 % en poids (plus élevé possible avec une vitesse et une taille de particules contrôlées)
